1. 试验准备

试验材料：

TC4钛合金，1Cr18Ni9Ti不锈钢，HVOF-C+涂层，HVOF-X80涂层

腐蚀剂：

二氧化氯溶液（浓度分别为0.25g/L、3.2g/L）

2．腐蚀方法

采用浸泡腐蚀方式

3．试验结果

3.1低浓度浸泡（0.25g/L）

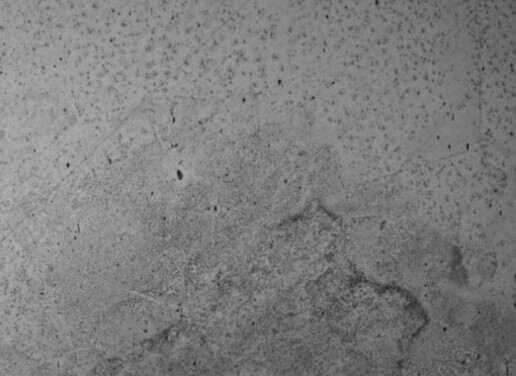

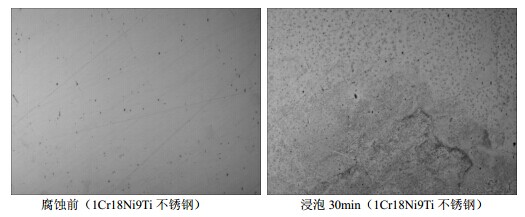

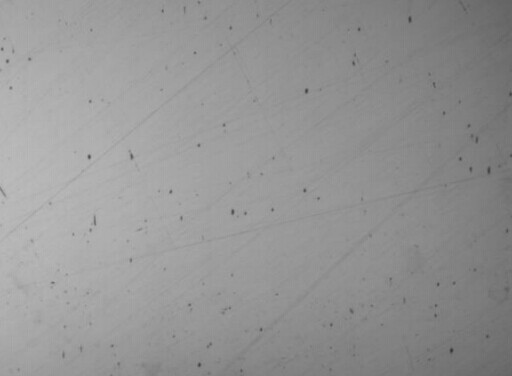

如上图，浸泡时间为30min，1Cr18Ni9Ti不锈钢已经出现腐蚀，而其他三种材料均未发生腐蚀。当浸泡时间为88h，三种材料并未发现明显的腐蚀现象。为加快腐蚀速度，提高腐蚀剂浓度（3.2g/L）。

3.2 高浓度浸泡（3.2g/L）

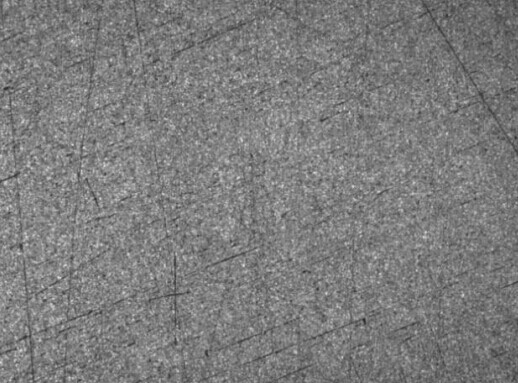

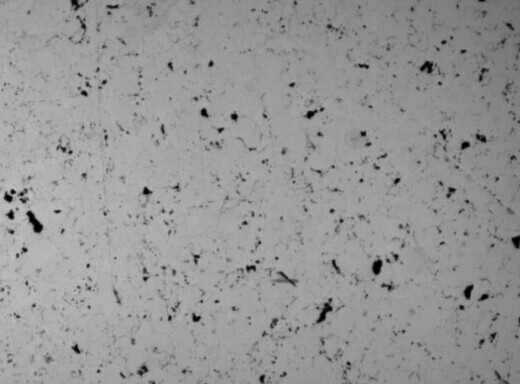

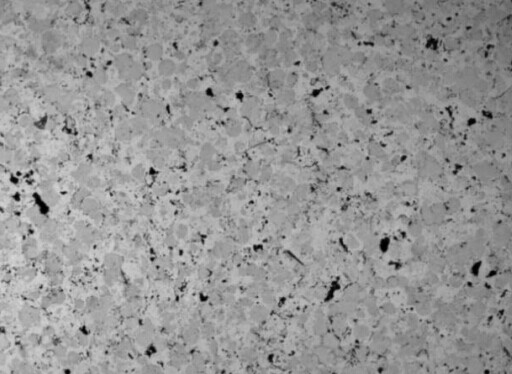

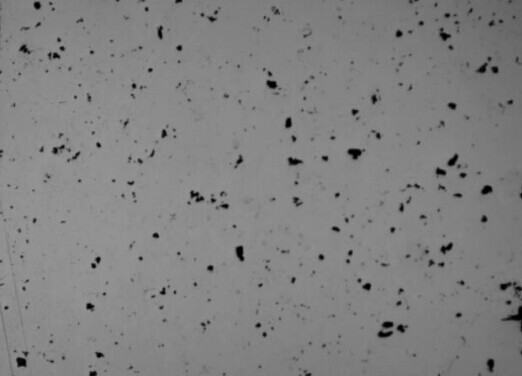

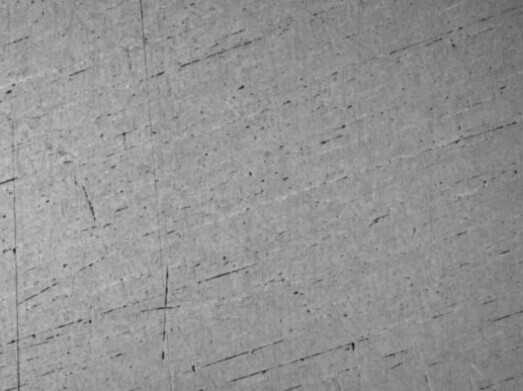

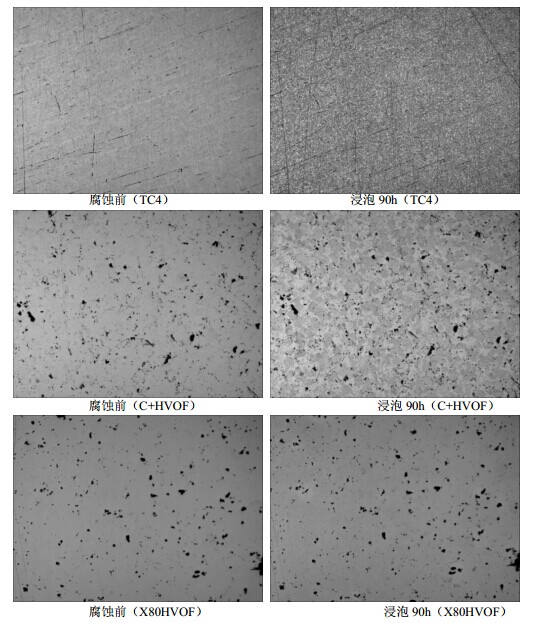

由上图可看出，浸泡90h后，TC4钛合金发生较为严重的腐蚀，C+HVOF涂层发生轻微腐蚀，X80HVOF涂层未发生腐蚀。

4．试验结论

由上述实验数据可知，对于二氧化氯溶液，X80超音速火焰喷涂涂层表现出良好的耐腐蚀性能，C+超音速火焰喷涂涂层耐腐蚀性次之，TC4钛合金耐腐蚀性最差。
